装置の仕様1

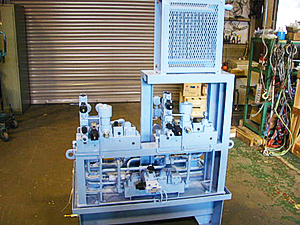

微速圧入機用油圧ユニット

上側油圧シリンダー　100×200st
  • 油圧シリンダー　出　　力　　5TON
  • 油圧シリンダー　下降速度　40mm/sec
  • 油圧シリンダー　圧入速度　　1mm/sec
  • 油圧シリンダー　上昇速度　40mm/sec
下側油圧シリンダー　80×55st
  • 油圧シリンダー　出　　力　　2TON
  • 油圧シリンダー　下降速度　20mm/sec
  • 油圧シリンダー　圧入速度　　1mm/sec
  • 油圧シリンダー　上昇速度　20mm/sec

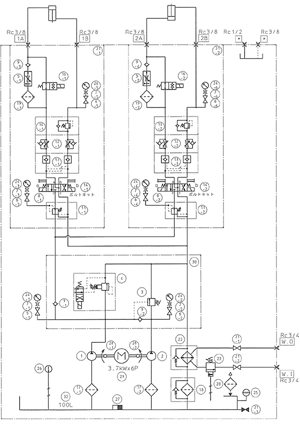

図面
