装置の仕様2

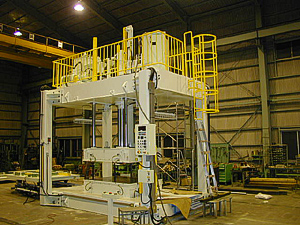

100TON成形機

  • 油圧シリンダー　出　　力　100TON
  • 油圧シリンダー　引上出力　30TON
  • 油圧シリンダー　高速下降速度　350mm/sec
  • 油圧シリンダー　低速下降速度　50mm/sec
  • 油圧シリンダー　下降加圧速度　10mm/sec
  • 油圧シリンダー　低速上昇速度　50mm/sec
  • 油圧シリンダー　高速上昇速度　350mm/sec

ポンプ、圧力流量の制御は比例ポンプDC、0〜5Vにて同時制御可能

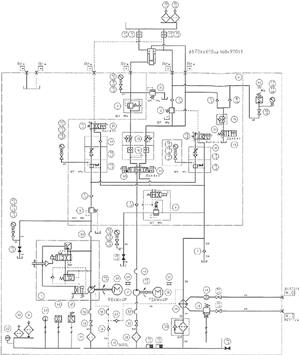

図面
